Dokumentation für EAC Zertifizierung

Technische Dokumentation

Für die erfolgreiche EAC Zertifizierung beziehungsweise EAC Deklarierung wird je nach technischem Regelwerk (TR ZU/EAWU) der Eurasischen Wirtschaftsunion (EAWU-Staaten) eine Reihe von zusätzlichen technischen Dokumenten, wie zum Beispiel ein technischer Pass, eine Sicherheitsbetrachtung oder eine Betriebsanleitung benötigt.

Technische Dokumentation für EAC Zertifizierung und/oder EAC Deklarierung wird in Übereinstimmung mit den GOST Vorschriften und TR Vorschriften für Anfertigung von begleitenden Unterlagen durchgeführt. Technischen Begleitunterlagen werden auf der Grundlage von Konstruktionsunterlagen und technischen Daten erstellt und beinhalten alle obligatorischen Unterlagen für die EAC Zulassung von diversen Produktgruppen.

Gemäß den Vorschriften von Technischen Richtlinien der Eurasischen Wirtschaftsunion werden für diversen Produktgruppen unterschiedlichen Begleitunterlange vorgeschrieben. In diesem Artikel werden wir einzelne Zulassungsunterlagen erläutern und eine Übersicht von Begleitunterlange für EAC Zertifizierung schaffen.

Für EAC Zertifizierung bzw. EAC Deklarierung werden folgende technischen Unterlagen benötigt:

Technischer Pass

Die Erstellung eines technischen Passes wird obligatorisch für jedes Gerät, Maschine oder Anlage gemäß den GOST Vorschriften und TR Vorschriften vorgeschrieben. Ein technischer Pass beinhaltet gesetzlich vorgeschriebene technische Daten einer Anlage oder Maschine. Die Technische Pässe müssen während des gesamten Lebenszyklus einer Anlage, Ausrüstung oder Maschine vorhanden sein, werden zusammen mit der Anlage geliefert und direkt an der Anlage oder Maschine aufbewahrt.

Die Erstellung von technischen Pässen wird zum Beispiel für Maschinen und Anlagen gemäß folgenden Technischen Regelwerken (TR ZU/EAWU) vorgeschrieben:

TR ZU 010/2011 - für die Zertifizierung von Maschinen und Anlagen
TR ZU 012/2011 - für die Zertifizierung von EX Ausrüstungen
TR ZU 032/2013 - für die Zertifizierung von Druckgeräten

Ein technischer Pass ist ein wichtiges Zulassungsdokument für die EAC Zertifizierung Beziehungsweise EAC Deklarierung von Anlagen, Ausrüstungen oder Maschinen, die nach Russland und/oder Mitgliedstaaten der Eurasischen Wirtschaftsunion (EAWU) exportiert werden.

Sicherheitsbetrachtung

Die Erstellung einer Sicherheitsbetrachtung ist eine obligatorische Maßnahme für die erfolgreiche EAC Zertifizierung bzw. EAC Deklarierung. Eine Sicherheitsanalyse wird auf der Basis von Konstruktionsunterlagen und technischen Daten der Maschine oder Anlage erstellt.

Eine Sicherheitsbetrachtung beinhaltet Informationen über Risiken und Sicherheitsmaßnamen für eine Maschine oder Anlage. Eine Sicherheitsbetrachtung muss permanent aktualisiert werden, alle Reparaturen und Erweiterungen werden in die Sicherheitsbetrachtung eingetragen.

Die Anforderungen an die Sicherheitsanalyse werden in technischen Richtlinien (TR ZU) festgelegt:

GOST-R Norm 33855-2016: Sicherheitsbetrachtung
GOST-R Norm 54122-2010: Anforderungen an die Sicherheitsbetrachtung
TR ZU 010/2010 - Über die Sicherheit von Maschinen, Anlagen und Ausrüstungen
TR ZU 032/2013 - Über die Sicherheit von mit Überdruck arbeitenden Ausrüstungen

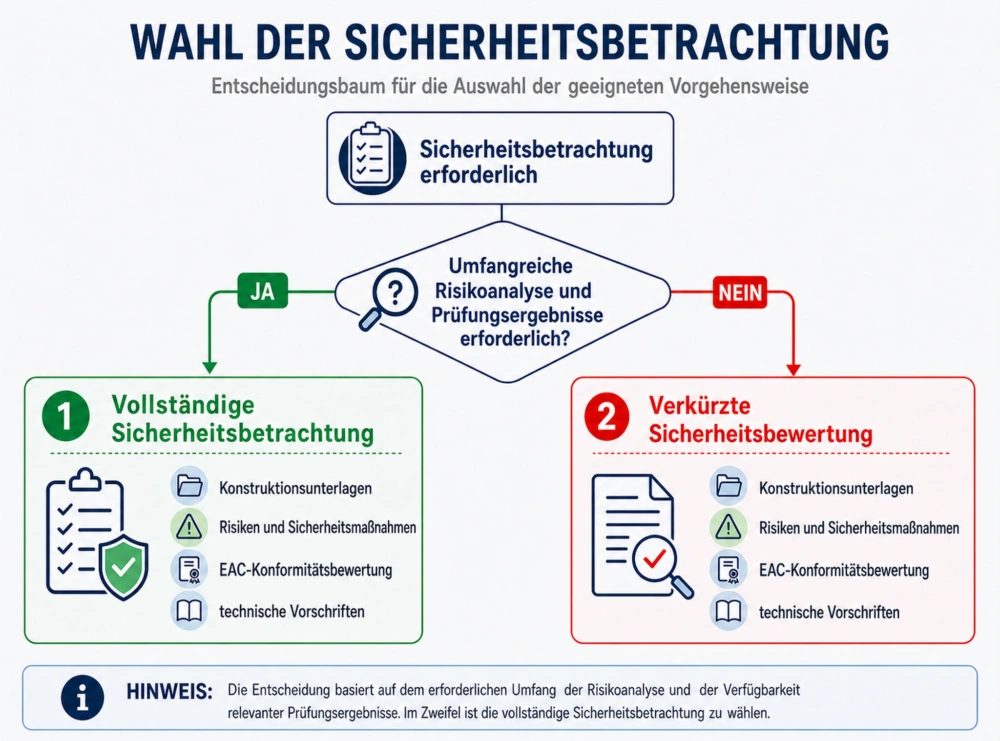

Es existieren zwei Arten von Sicherheitsbetrachtungen:

Volle Sicherheitsbetrachtung: Diese Form der Risikoanalyse und Risikobeurteilung beinhaltet Prüfungsergebnisse und wird schriftlich begutachtet.

Verkürzte Sicherheitsbetrachtung: Diese Form der Risikobeurteilung wird verwendet, um die EAC Konformität der Maschine mit den Anforderungen von technischen Vorschriften zu deklarieren.

Bedienungsanleitung

Die Erstellung einer EAC Bedienungsanleitung ist eine obligatorische Maßnahme für die erfolgreiche EAC Zertifizierung bzw. EAC Deklarierung. In einer Bedienungsanleitung werden wichtige Informationen über die Funktionsweise, Wartung, Reparatur und Recycling eines Geräts eingetragen.

Eine Bedienungsanleitung kann für mehrere Produktserien, Modelle und Typen angefertigt werden. Durch eine Bedienungsanleitung wird eine sichere Nutzung der Anlage gewährleistet. Eine Bedienungsanleitung muss auf Russisch oder einer anderen Amtssprache der EAWU Mitgliedstaaten erstellt werden.

In einer EAC Bedienungsanleitung sind folgende Informationen erhalten:

Funktionsweise
Instandhaltung
Aufbewahrungshinweise
Montageinformationen
Verwendungshinweise
Reparaturvorschriften
Wartungsvorschriften
Sicherheitshinweise
Risikohinweise

Die Sicherheitshinweise in einer Bedienungsanleitung müssen übersichtlich dargestellt werden. In gefährlichen Bereichen müssen eindeutige Sicherheitshinweise angebracht werden. Dies kann durch Symbole oder schriftliche Warnhinweise erfolgen.

Druckbehälterpass

Die Erstellung von den Pässen für Druckbehälter wird gemäß den Vorschriften des Technischen Regelwerkes TR ZU 032/2013 und der föderalen Vorschrift über die Industriesicherheit (25 März 2014, N116). Die Hersteller und/oder die Importeure können die Druckbehälterpässe selbst erstellen oder spezielle Dienstleister für die Erstellung von Druckbehälterpässen beantragen.

Laut dem Technischen Regelwerk TR ZU 032/2013 - über die Sicherheit von Druckgeräten wird ein Druckbehälterpass bei den folgenden Gräten vorausgesetzt:

Armaturen
Heizkessel
Dampfkessel
Druckbehälter
Rohrleitungen
Ausrüstungsteile mit Sicherheitsfunktion
Druckhaltende Ausrüstungsteile

Die Erstellung von den Pässen für Druckbehälter ist eine obligatorische Maßnahme für die EAC Konformitätsbewertung gemäß den Vorschriften des Technischen Regelwerks TR ZU 032/2013 - über die Sicherheit von Druckgeräten. Ein EAC Druckbehälterpass enthält die Informationen zur Montage, Inbetriebnahme, Benutzung und Wartung von Maschinen und Anlagen, die unter Überdruck eingesetzt werden.

Festigkeitsberechnung

Die Festigkeitsberechnung von Geräten und Maschinen, die unter Überdruck eingesetzt werden, wird in Übereistimmung mit den Vorschriften des Technischen Regelwerks TR ZU 032/2013 - über die Sicherheit von Druckgeräten durchgeführt. Die Festigkeitsberechnung ist eine obligatorische Maßnahme für die erfolgreiche EAC Zertifizierung von Druckgeräten. Ziel des Technischen Regelwerks TR ZU 032/2013 - über die Sicherheit von Druckgeräten ist der Schutz der Bürgerinnen und Bürger der EAWU Mitgliedstaaten, deren Gesundheit und Eigentum.

Die Festigkeitsberechnung wird für folgenden Produkten vorgeschrieben:

Druckbehälter
Druckhaltende Ausrüstungsteile
Ausrüstungsteile mit Sicherheitsfunktion
Kernkraftanlagen einschließlich Kernkraftwerke
Transport- und Verarbeitungsobjekte für Öl und Gas
Gewöhnliche industrielle und zivile Objekte
Elektrische Energieeinrichtungen
Rohrleitungen
Dampfkessel
Heizkessel
Armaturen

Durch die EAC Festigkeitsberechnung wird die Bruchsicherheit bei der zulässigen Spannung und Belastung bewertet. Die Bruchsicherheit, die Stabilität und die zulässige Belastung von Druckgeräten wenden durch eine spezielle Software berechnet.

Sicherheitsdatenblätter

Ein Sicherheitsdatenblatt ist ein wichtiges Instrument zur Übermittlung von sicherheitsbezogenen Informationen. Sicherheitsdatenblätter (SDB) beinhalten wichtige Informationen für die EAC Konformitätsbewertung. Durch die Sicherheitsdatenblätter werden relevante Daten für die Verwendung von Produkten übermittelt. Dies dienen dem Umweltschutz, Gesundheitsschutz und Wohlbefinden der Bürger der EAWU Mitgliedsstaaten.

Erstellung von SD-Blättern wird gemäß den folgenden EAC Normen vorgeschrieben:

Technisches Regelwerk TR ZU 004/2011 - für die Zertifizierung von Niederspannungsanlagen
Technisches Regelwerk TR ZU 006/2011 - für die Zertifizierung von Pyrotechnik
Technisches Regelwerk TR ZU 010/2011 - für die Zertifizierung von Maschinen und Anlagen
Technisches Regelwerk TR ZU 013/2011 - für die Zertifizierung von Benzin, Diesel und Heizöl
Technisches Regelwerk TR EAWU 041/2017 - für die Zulassung von chemischen Produkten

Die Erstellung der SD-Blätter wird für Stoffe, Materialien und Gemische gemäß dem GOST 30333-2007 vorgeschrieben. Die Vorschriften des GOST 30333-2007 und der REACH-Verordnung sind in vielen Punkten identisch, es gibt jedoch einzelne Unterschiede zwischen den beiden Verordnungen.

Zündgefahrenbewertung

Für die Zertifizierung von ATEX Ausrüstung, die in explosionsgefährdeten Bereichen eingesetzt werden, muss im Rahmen der EAC Zertifizierung gemäß dem technischen Regelwerk TR ZU 012/2011 eine EAC Zündgefahrenbewertung durchgeführt werden. Eine EAC Zündgefahrenbewertung für EX Geräte ist eine obligatorische Maßnahme für die EAC Zertifizierung von explosionsgefährdeten Ausrüstungen und wird gemäß dem Technischen Regelwerks TR ZU 012/2011 vorgeschrieben.

Die Zündgefahrenbewertung wird entsprechend den folgenden Normen durchgeführt:

GOST 31441.1/2/3/5/6/8-2011
GOST 31438.1-2011
GOST 31438.2-2011

Durch die EAC Zündgefahrenbewertung werden die Sicherheitsanforderungen des Technischen Regelwerks TR ZU 012/2011 bestätigt. Das Technische Regelwerk TR ZU 012/2011 wurde in Anlehnung an die europäische ATEX Richtlinie 2014/34/EU entwickelt.

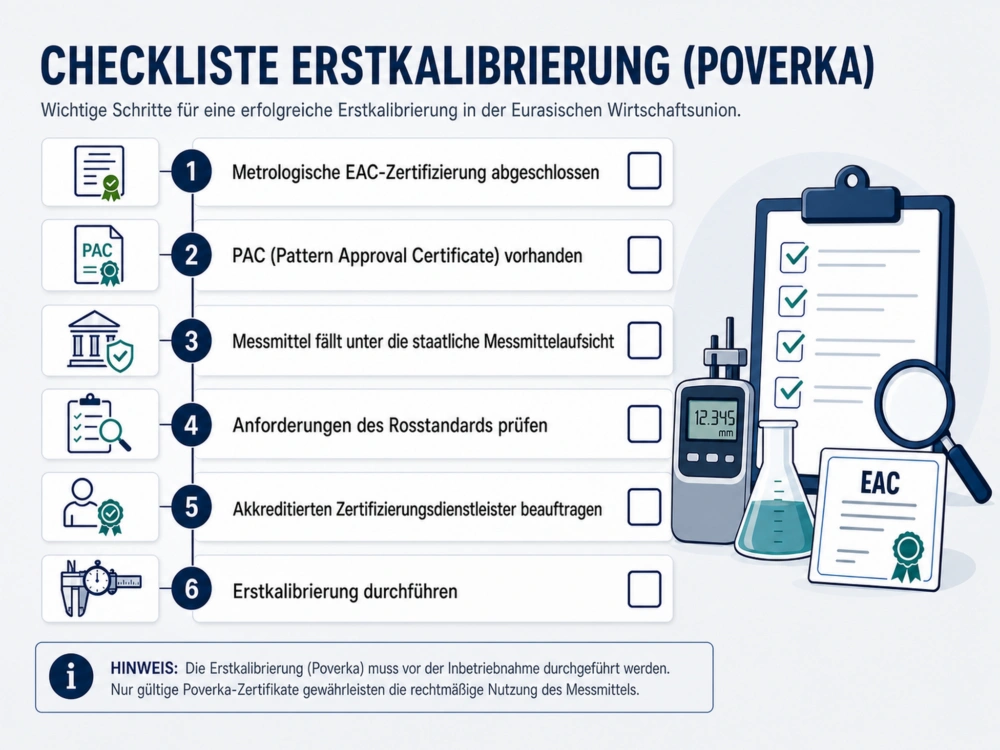

Erstkalibrierung / Poverka

Die Erstkalibrierung oder Eichung wird auch Poverka genannt. Durch die Erstkalibrierung/Poverka wird die Einheit von Messungen gewährleistet. Die Erstkalibrierung (POVERKA) kann nur nach der Durchführung von metrologischen EAC Zertifizierung (PAC - Pattern Approval Certificate) durchgeführt werden.

Der staatlichen Messmittelaussicht unterliegen folgende Branchen:

Umwelt- und Katastrophenschutz
Arbeitsschutz und Betriebssicherheit
Handel und Konfektionierung
Energiewirtschaft
Verkehrssicherheit
Gesundheitswesen
Telekommunikation
Verteidigung
Kartografie
Geodäsie

Die Erstkalibrierung kann man mit werkseigener Eichung von Messgeräten oder Messmitteln vergleichen. Die Erstkalibrierung erfolgt gemäß den Vorschriften des Rosstandards und kann nur durch akkreditierte Zertifizierungsdienstleister durchgeführt werden.

Prüfprotokolle

Für die erfolgreiche EAC Zertifizierung müssen einzelne Musterprodukte auf Qualität und Konformität mit den EAWU-Normen geprüft werden. Für eine erfolgreiche EAC Zertifizierung oder EAC Deklarierung werden Musterprodukte in den akkreditierten Prüflaboratorien auf Qualität und Erfüllung von Vorschriften der Technischen Regelwerke getestet.

Die Erstellung von EAC Zulassungen erfolgt auf der Grundlage von Prüfprotokollen. Ein Prüfprotokoll ist ein Zulassungsdokument, das die EAC Konformität mit den deklarierten technischen Daten des Produkts bestätigt. Die Prüfprotokolle werden in den akkreditierten Prüflaboratorien in EAWU Mitgliedstaaten erstellt.

Prüfprotokolle werden für die Beantragung von verschiedenen Zulassungen benötigt:

EAC Zertifikat
EAC Deklaration
EAC Brandschutzzertifikat
GOST Zertifikat
TR Zertifikat

Prüfprotokolle werden für die Durchführung der EAC Zertifizierung oder EAC Deklarierung ähnlich wie weitere Begleitunterlagen, wie zum Beispiel: Betriebsanleitung, Technischer Pass und Sicherheitsbetrachtung benötigt. Auf Basis dieser Begleitunterlagen werden EAC Zertifikate und EAC Deklarationen erstellt.

EAC Kennzeichnung

Für alle zertifizierungspflichtigen Produktgruppen besteht gemäß den Vorschriften der EAWU Mitgliedstaaten einer EAC Kennzeichnungspflicht. Somit müssen die zertifizierten Produkte mit dem EAC Konformitätszeichen markiert werden. Durch die EAC Kennzeichnung wird die EAC Konformität mit den Sicherheitsanforderungen der Technischen Regelwerke der Eurasischen Wirtschaftsunion (EAWU Staaten) nachgewiesen. Die Anforderungen an die EAC Kennzeichnung wurden in der Entscheidung der Kommission der Eurasischen Wirtschaftsunion (EAWK) N711 festgelegt.

Die EAC Kennzeichnung von Produkten ist eine obligatorische Maßnahme und eine zwingende Grundvoraussetzung für den Zugang zum EAC Markt der EAWU Staaten. Das Inverkehrbringen von Waren ohne EAC Kennzeichnung ist strafbar und wird in den EAWU Staaten verfolgt.

Eine EAC Kennzeichnung soll folgende Informationen enthalten:

Ursprungsland
Hauptsitz des Herstellers
Gesetzliche Garantieverpflichtungen
Chemische Zusammensetzung
Abmessungen des Produkts
Produktbezeichnung
Herstellungsdatum
EAC Bezeichnung
Warenzeichen

Je nach Branche und Industriezweig können zusätzliche Angaben vorgeschrieben werden.

Vertragsperson

Durch die Regelungen der EAWU Staaten wird obligatorisch vorgeschrieben, dass der Hersteller oder Importeur einen Sitz im gemeinsamen Wirtschaftsgebiet der EAWU Länder haben muss, um einen Antrag auf die EAC Zertifizierung oder die EAC Deklarierung stellen zu können. Somit wird eine bevollmächtigte Vertragsperson des Herstellers für die Durchführung von Zertifizierungsprozessen in den EAWU Staaten benötigt.

Oft tritt als Antragsteller ein Distributor des Herstellers aus den EAWU Staaten auf. Dabei muss man berücksichtigen, dass nachher nur dieser Distributor alleinig ein Vertriebsrecht für die ganze Zertifizierungsperiode hat und für alle anderen Distributoren eine Vollmacht für die Vertriebstätigkeit ausstellen muss.

Wenn Sie unabhängig von den einzelnen Handelspartnern bleiben möchten, können wir Ihnen eine Vertragsperson für EAC Zertifizierung stellen. Diese Aufgabe kann durch unsere russische Niederlassung durchgeführt werden.
